311 電纜橋架 cable supports system 由托盤或梯架的直線段、彎通、組件以及托臂臂式支架、吊架等構成具有密接支撐電纜的剛性結構系統之全稱以下簡稱橋架。

312 有孔托盤 cable tray system with hole in base area 由帶散熱孔的底板和側邊所構成的槽形部件。

313 無孔托盤cable tray system no hole in base area 由底板與側邊構成的槽形部件。

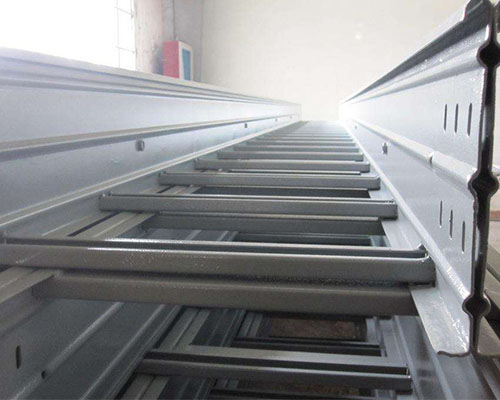

314 梯架 cable ladder system 由側邊與若干個橫化學剝蝕構成的梯形部件。

315 組裝式托盤 cable tray system of assembly 由適于工程現場任意組合的有孔部件用螺栓或插接方式連接成托盤的部件。

316 水平彎通 bend mounted in the horizontal plane running 在同一水平面改變托盤、梯架方向的部件。

317 水平三通 tee mounted in the horizontal plane running 在同一水平面以不同的三個方向連接托盤、梯架的部件。

318 水平四通 crose mounted in the horizontal plane running 在同一水平面以不同的四個方向連接托盤、梯架的部件。

319 電纜橋架廠家稱垂直上彎通 bend mounted in the vertical plane running up 使托盤、梯架從水平面改變方向向上延伸的部件。

3110 垂直上三通 tee mounted in the vertical plane running up 在同一垂直面以不同的角度分開三個方向向下連接托盤、梯架的部件。

3111 垂直下彎通 bend mounted in the vertical plane running down 使托盤、梯架從水平面改變方向向下延伸的部件。

3112 垂直下三通 tee mounted in the vertical plane running down 在同一垂直面以不同的角度分開三個方向向下連接托盤、梯架的部件。

3113 垂直四通 crose mounted in the vertical plane running 在同一垂直面以不同的角度分開四個方向連接托盤、梯架的部件。

3114 耐火電纜橋架 cable tray system resistance to fire 由橋架的直線段、彎通、附件以及支、吊架等組成用以支撐電纜的、具有連續的剛性結構系統該系統維持工作時能達到規定的要求有些場合可簡稱耐火槽盒。

3115 支吊架 supports and pendants 直接支承托盤、梯架的承重部件。

3116 附件 system accessory 用于完成輔助功能的系統組件例如電纜隔離、電纜固位、蓋板等。

3117 額定均布負載 rated uniformly distributed load 產品在正常使用過程中所能允許施加的最大均布載荷。

3118 跨距 span 兩個相鄰支架中點之間的距離3m以上為大跨距。

32 型號代號

321 橋架型號及代號

322 橋架型號示例 舉例 型號GPQIA200×50TH 含義200mm×50mm鋼制有孔托盤直線段電纜橋架設計序號1防護類型為濕熱型。

323 附件及其代號 ———蓋板G ———直線連接板BLJ ———鉸鏈?zhǔn)竭B接板BLS ———端頭連接板BDL ———調寬板BTK ———調高板BTG ———調寬調高板TKG ———調角板BTJ ———隔板BG ———引下裝置YX ———電纜卡具DK ———終端封頭ZF ———伸縮節SSJ ———鎖扣SK ———半圓頭方頸螺栓FJS ———其他堅固件QT

324 基本支吊架及其代號 ———托臂可分為沿墻托臂TBQ立柱托臂TBL豎井托臂TBS等。

———立柱可分為工字鋼立柱LZG槽鋼立柱LZC角鋼立柱LZJ異型鋼立柱LZYX等。

———吊架可分為角鋼橫擔HDJ雙桿式、槽鋼橫擔HDC雙桿式及方型吊框DK單桿式吊桿用型材時可為圓鋼吊桿DGY角鋼吊桿DGJ槽鋼吊桿DGC和異形鋼吊桿DGYX。

———其它固定支架如垂直或斜面支承的固定架等。
