1.封閉式密集型母線槽適用范圍

GFM封閉母線槽是我們與國內多家科研機構共同開發的新型母線通道。適用于交流50~60H額定電流400~6300A的供電系統。

二、北京母線槽廠家提示結構特點及技術參數

1.母線基本結構:

2.結構特點:

1)該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠有效地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2)該系列封閉母線槽結構先進，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4)采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

5)為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的負面影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于封閉母線槽本體，在系統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

6)封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表面噴涂淺灰色油漆來減少對可見光的吸收；在封閉母線內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。

7)為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內封閉母線完全隔離；垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

8)為了提高封閉母線槽的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，封閉母線電流大于或等于3000A接頭全部采用鍍銀處理，使其接頭允許溫升提高到65K，大大高于正常工作時溫升。

9)為了使封閉母線槽的自振頻率避開產生共振的頻率范圍(對于單條母線其共振頻率范圍為35~135Hz)，并使作用于母線上的電動力減小，合理地確定絕緣子間的跨距，選擇絕緣子的型號、規格及強度等級。

10)為了對可拆接頭進行溫度監視，在變壓器、發電機及配電柜與封閉母線的連接出口處設置密封式觀察窗，通過示溫貼片或遠紅外線測溫裝置來直接測量溫度，監視母線系統的運行情況。

11) 為方便用戶，可以根據用戶需要，在發電機出口處以及勵磁變壓器的一次側裝入電流互感器，方便用戶檢測電流。

3.主要技術參數

1) 絕緣電阻：每一段封閉母線單元絕緣電阻值應大于或等于100MΩ 2500V兆歐表)。

2) 介電強度：每一段封閉母線出廠前均經受1分鐘工頻干試耐壓試驗。

工頻耐壓及雷電沖擊耐壓數值，符合國家標準。

3) 接地系統：符合IEC364-5-54對接地系統的要求。

4) 防護等級：戶內型：IP40；戶外型：IP43、IP55。

5) 負載性能：在額定電流下，外殼的溫升符合GB763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合GB2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

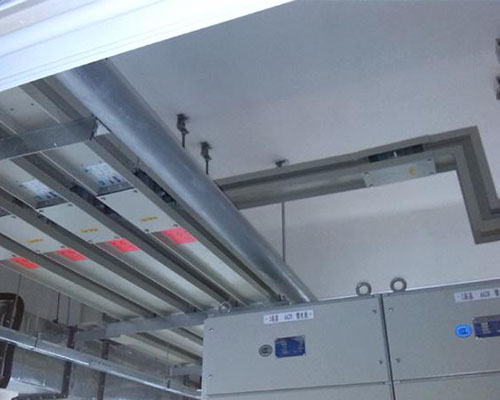

封閉母線槽廣泛應用于發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電柜以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大于3m。
