母線槽參數及技術要求

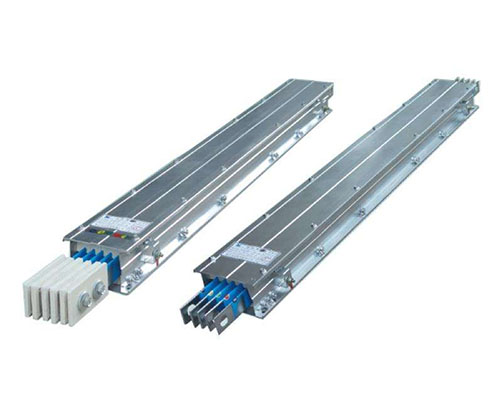

1、密集型母線槽性能參數和要求

1.1母線結構型式：密集母線；  電壓等級：380V   耐壓等級：690V  1.2母線系統：交流TN-C系統

1.3防護等級：IP55；  額定頻率：50HZ；  額定絕緣電壓：660AC；  絕緣電阻：≥20MΩ

1.4母線槽至少采用100%相線容量的N線，PE線要求不少于50%相線容量，允許采用鋁導體外殼作為接地，但必須是可靠的，截面＞50%相線的外殼方式。

1.5母線槽必須保證110%額定電流下長期穩定運行。 1.6電流密度必須不大于2A/MM2

1.7地線系統采用先進的整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分完全隔離，同時阻斷母線周圍的磁路， 以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。 1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋制的高導電率TMY電工硬銅排，符合國標，銅排純度要求≥99.99%，導電率≥98.6%，電抗率≤0.00032Ωmm2

/m，硬度HB≥65。 1.8.2銅排表面全長必須鍍錫。

1.8.3中性線的材料、截面及制造工藝與相線相同，中性線等效截面應等于100%的相線等效截面。  1.8.4接地導體等效截面應不小于50%的相線等效截面母線接地。 1.9絕緣材料:

1.9.1母線絕緣介質選用阻燃材料，絕緣等級及耐熱等級達到A級或A級以上，能耐受150℃高溫和-60℃的低溫，在火災時不釋放有毒氣體。

1.9.2絕緣材料采用整體包覆每相銅排的工藝，絕緣老化壽命達到30年以上。

1.9.3在長期處于-5℃～40℃的環境溫度下，能保持其柔韌性和介電強度，不會老化。介電強度≥80KV/mm，抗拉強度＞12Mpa。 1.9.4 投標人應提供絕緣材料的所有相關的檢測報告。 1.10外殼材料:

1.10.1北京母線槽廠家稱為保證母線槽的強度和剛度及散熱效果，母線槽系統外殼側板采用帶散熱裝置外殼，必須提供相應報告。 1.10.2采用全封閉形式，結構緊湊，配置靈活，動熱穩定性好，有較強的抗內外力沖擊能力。 1.10.3線槽外表面應作陽極氧化處理，以達到良好的防腐蝕效果。 1.11其它性能要求

1.11.1密集母線與變壓器的連接要求采用的銅導體軟連接，低壓盤和母線連接采用硬連接。
